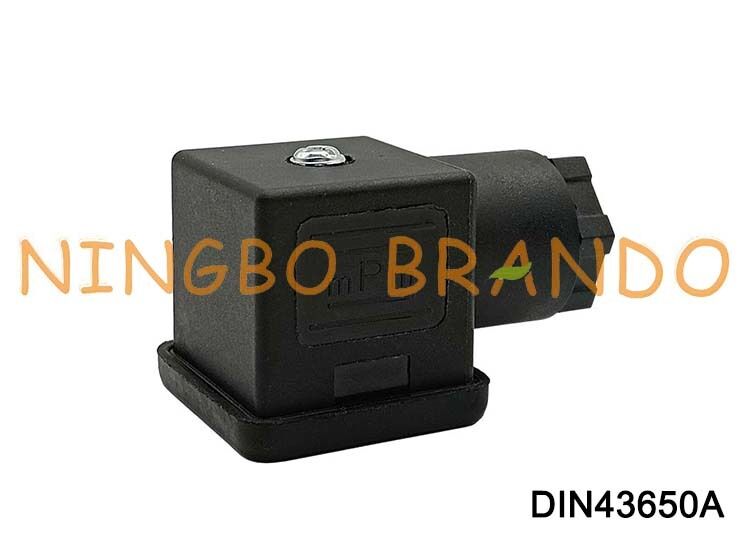

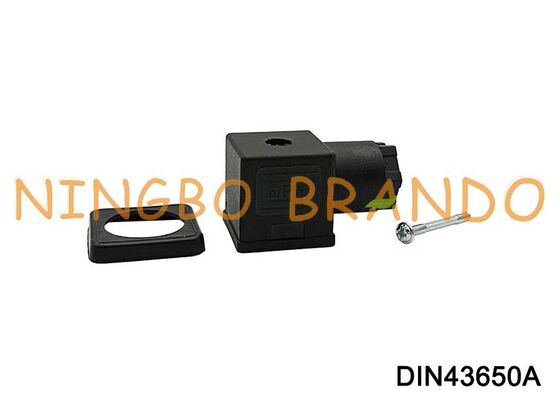

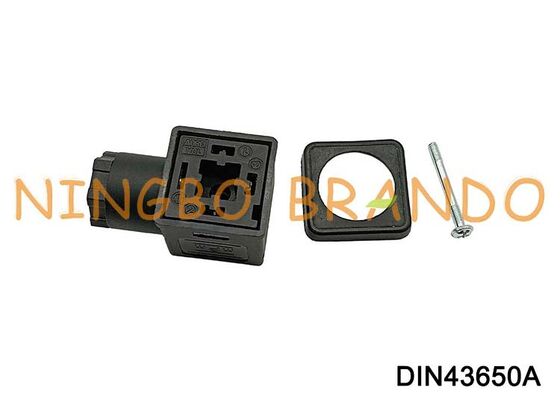

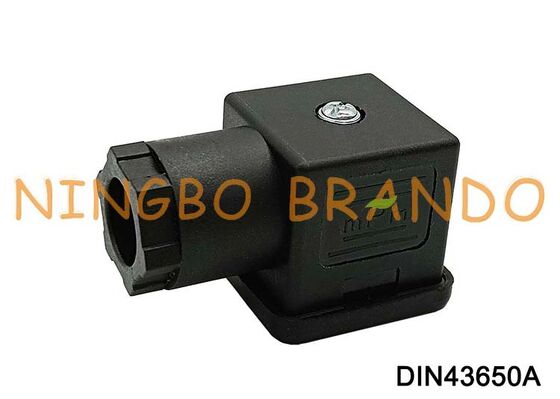

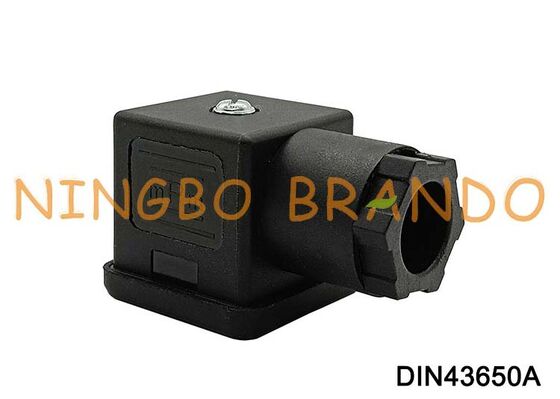

DIN43650A Σύνδεσμος πηνίου ηλεκτρομαγνητικής βαλβίδας 18mm 3 PIN DIN 43650 Τύπος A

DIN43650A Συνδετήρας ηλεκτροσυσκευής 18mm 3 PIN DIN 43650 Τύπος Α

Οι συνδετήρες τύπου Α της DIN 43650 είναι ηλεκτρικοί συνδετήρες 30 mm τετράγωνου, 3 πινών + γείωσης (γνωστοί επίσης ως ISO 4400 ή EN 175301-803) που χρησιμοποιούνται για βιομηχανικές σόλενοειδείς βαλβίδες, υδραυλικά/πνευματικά χειριστήρια,και αισθητήρες πίεσηςΜε απόσταση 18 mm μεταξύ των πινών, προσφέρουν ασφαλείς, συχνά IP65/IP67 αδιάβροχες συνδέσεις για συστήματα 12V-220V.

Βασικά χαρακτηριστικά και χαρακτηριστικά:
Έντυπο Α: Ταυτοποιείται από την τετραγωνική βάση των 30 mm και τις καρφίτσες σε σχήμα "U".

Η απόσταση από τον Πιν 1 στον Πιν 2 είναι 18 χιλιοστά.

Διαμορφώσεις: 2+όροφος ή 3+όροφος (π.χ. PIN #3 χρησιμοποιείται συχνά για το έδαφος ή το ουδέτερο).

Προστασία: Συνήθως με βαθμολογία IP65/IP67 για προστασία από υγρασία και σκόνη, ζωτικής σημασίας για σκληρά βιομηχανικά περιβάλλοντα.

Επιλογές: Διαθέσιμο με ενσωματωμένους δείκτες LED, καταστολή υπερτάσεων και προκαθορισμένα καλώδια.

Συμβατότητα: Χρησιμοποιείται ευρέως σε υδραυλικές σόλενοειδείς βαλβίδες παλμού και σε πνευματικές βαλβίδες αέρα.

Υπόθεση βιομηχανικής χρήσης:

Σολενοειδείς βαλβίδες: Χρησιμοποιούνται σε αυτοματοποιημένα μηχανήματα, αυτοματοποίηση εργοστασίων και έλεγχο υγρών.

Υδραυλικά & Πνευματικά: Συχνά σε κινητούς κατασκευαστικούς εξοπλισμούς και κινητή υδραυλικά.

Αισθητήρες και διακόπτες: Χρησιμοποιούνται για διακόπτες πίεσης, οπτικούς αισθητήρες και διακόπτες εγγύτητας.

Ναυτιλία: Εφαρμογές σε εξοπλισμό ναυτιλίας

Μέγεθος και δεδομένα του συνδετήρα στρογγυλοειδούς:

Δικτυακό σημείο:

Διάσταση	Τύπος DIN	Τύπος DIN 43650 Α
	Απόσταση	18 χιλιοστά
	Τύπος	2+1GND, 3+1GND
	Προστασία. Τάξη	IP65
	Εργασία Τετάρτη	Δυναμικό ισχύος:
	Στροφή στερέωσης	M3x28
	Όνομα ρεύμα	10Α
	Αντίσταση επαφής	≤ 5mΩ
	Μέγιστο τμήμα αγωγού	3x1,5 mm2

Δικτυακό τόπο:

Διάσταση	Τύπος DIN	Τύπος B DIN 43650
	Απόσταση	11 χιλιοστά
	Τύπος	2+1GND, 3+1GND
	Προστασία. Τάξη	IP65
	Εργασιακή τάση	Δυναμικό ισχύος:
	Εγκατάσταση βίδα	M3x30
	Όνομα ρεύμα	10Α
	Αντίσταση επαφής	≤ 5mΩ
	Μέγιστο τμήμα αγωγού	3x1,5 mm2

Δικτυακό τόπο:

Διάσταση	Τύπος DIN	Τύπος C DIN 43650
	Απόσταση	90,4 mm
	Τύπος	2+1GND, 3+1GND
	Κλάση προστασίας.	IP65
	Εργασιακή τάση	Δυναμικό ισχύος:
	Στροφή στερέωσης	M3x25
	Όνομα ρεύμα	10Α
	Αντίσταση επαφής	≤ 5mΩ
	Μέγιστο τμήμα αγωγού	3x1,5 mm2

Γενικά ερωτήματα:

Ποια είναι τα πλεονεκτήματα της χρήσης του DIN Connector;

Αντί να χρησιμοποιεί τα καλώδια Grommet, η τροχιά έχει τα κορδόνια ή τις καρφίτσες για να συνδέσει μια τυποποιημένη σύνδεση DIN.Η τροχιά θα έχει μια αρσενική σύνδεση και η πρίζα που συνδέεται με την τροχιά είναι μια θηλυκή σύνδεσηΤα πλεονεκτήματα του DIN Connector είναι ότι επιτρέπει μια γρήγορη ανταλλαγή βαλβίδας ή σπείρας.

Τι είναι το IP65;

Οι βαθμολογίες προστασίας από εισροές (IP) αναπτύσσονται από την Ευρωπαϊκή Επιτροπή για την Ηλεκτροτεχνική Τυποποίηση (CENELEC) (NEMA IEC 60529 βαθμοί προστασίας που παρέχονται από περίβλημα - κωδικός IP),που προσδιορίζει την προστασία του περιβάλλοντος που παρέχει το περίβλημα.

Η βαθμολογία IP συνήθως έχει δύο (ή τρεις) αριθμούς:

1) Προστασία από στερεά αντικείμενα ή υλικά

2) Προστασία από υγρά (νερό)

3) Προστασία κατά μηχανικών συγκρούσεων (συνήθως παραλείπεται, ο τρίτος αριθμός δεν αποτελεί μέρος της IEC 60529)
