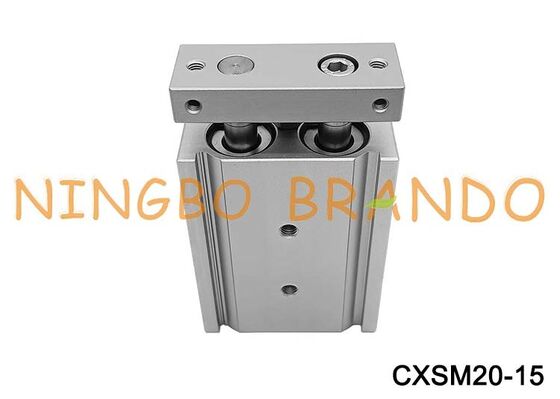

Name: Πνευματικός κύλινδρος SMC Type CXSM20-15 Σειρά CXS
Brand: Ningbo Brando Hardware Co., Ltd
SKU: CXSM20-15
Price: 49.10 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα Κυλίνδρων με πεπιεσμένο αέρα

Πνευματικός κύλινδρος SMC Type CXSM20-15 Σειρά CXS

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	BRANDO
Πιστοποίηση:	None
Αριθμό μοντέλου:	CXSM20-15

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	300 ΤΕΜ
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	Εσωτερικό κουτί, χαρτοκιβώτιο, παλέτα
Χρόνος παράδοσης:	Διαπραγμάτευση
Όροι πληρωμής:	T/T,Western Union,
Δυνατότητα προσφοράς:	100000 τμχ το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Όνομα προϊόντος:	Κύλινδρο διπλής ράβδου	Μέγεθος διάτρησης:	20 mm
ΚΤΥΠΗΜΑ:	15 χιλιοστά	Μέγεθος θύρας:	M5X0.8
Πίεση Εργασίας:	00,05 έως 0,7 MPa	Πίεση απόδειξης:	10,05 MPa
Θερμοκρασία εργασίας:	-10 έως +60 °C (χωρίς κατάψυξη)	Τύπος ρουλεμάν:	Ρουλεμάν φωτογραφικών διαφανειών
Μαξιλάρι:	λαστιχένιος προφυλακτήρας	Υγρό εργασίας:	Αέρας
Επισημαίνω:	SMC CXSM20-15 , SMC CXSM20-15 κύλινδρος , smc πνευματικός κύλινδρος

Τύπος SMC CXSM20-15 Πνευματικός κύλινδρος σειράς CXS

Ο SMC τύπου CXSM20-15 είναι ένας πνευματικός κύλινδρος από τη σειρά CXS της SMC, σχεδιασμένος για καθοδηγούμενη γραμμική κίνηση στη βιομηχανική αυτοματοποίηση και τις πνευματικές εφαρμογές.Η κατασκευή του με διπλές ράβδους με καθοδήγηση βοηθά στην υποστήριξη σταθερής κίνησης και στην αντίσταση σε εξωτερικά φορτία κατά τη διάρκεια της λειτουργίας.

Ο κύλινδρος τύπου SMC CXSM20-15 είναι κατάλληλος για εξοπλισμό αυτοματισμού, συστήματα επεξεργασίας υλικών, μηχανήματα συναρμολόγησης και εφαρμογές ακριβούς τοποθέτησης όπου απαιτείται αξιόπιστη γραμμική κίνηση.

Κωδικός παραγγελίας:

Τεχνικά δεδομένα:

Μέγεθος τρύπας (mm)	6	10	15	20	25	32
Υγρά	Αέρος (μη λιπαντικό)
Πίεση απόδειξης	10,05 MPa
Μέγιστη λειτουργική πίεση	00,7MPa
Ελάχιστη πίεση λειτουργίας	0.15 MPa	0.1 MPa		00,05 MPa
Θέρμανση περιβάλλοντος και υγρού	-10 έως +60 °C (χωρίς κατάψυξη)
Ταχύτητα έμβολο (mm/s)	30 έως 300	30 έως 800	30 έως 700		30 έως 600
Κουσούνι	Τεχνητό προφυλακτήρα
Ρυθμικό εύρος εγκεφαλικού επεισοδίου	0 έως -5 mm σε σύγκριση με την κανονική ροή
Μέγεθος θύρας	M5x0.8				1/8"
Τύπος ρουλεμάν	Δοκιμαστικό ελαστικό (CXSM) (οι ίδιες διαστάσεις και για τους δύο)

Σκλήρυνση:

Αριθμός μοντέλου	Τυποποιημένη στροφή (mm)	Μακροχρόνημα (mm)
CXSM6	10, 20, 30, 40, 50	60, 70, 75, 80, 90, 100
CXSL6
CXSM10	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75	80, 90, 100, 110, 120, 125, 150
CXSL10
CXSM15	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150
CXSL15
CXSM20	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL20
CXSM25	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL25
CXSM32	10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100	110, 120, 125, 150, 175, 200
CXSL32

Θεωρητική απόδοση:

Μέγεθος τρύπησης (μμ)	Μέγεθος ράβδου (μμ)	Οδός λειτουργίας	Περιοχή του έμβολο (mm2)	Ενεργειακή πίεση (MPa)
Μέγεθος τρύπησης (μμ)	Μέγεθος ράβδου (μμ)	Οδός λειτουργίας	Περιοχή του έμβολο (mm2)	0.1	0.15	0.2	0.3	0.4	0.5	0.6	0.7
CXS6	4	Εξω	56	-	8.4	11.2	16.8	22.4	28.0	33.6	39.2
CXS6	4	IN	31	-	4.6	6.2	9.3	12.4	15.5	18.6	21.7
CXS10	6	Εξω	157	15.7	-	31.4	47.1	62.8	78.5	94.2	110
CXS10	6	IN	100	10.0	-	21.0	30.0	40.0	50.0	60.0	70.0
CXS15	8	Εξω	353	35.3	-	70.6	106	141	177	212	247
CXS15	8	IN	25.2	25.2	-	50.4	75.6	101	126	151	176
CXS20	10	Εξω	628	62.8	-	126	188	251	314	377	440
CXS20	10	IN	471	47.1	-	94.2	141	188	236	283	330
CXS25	12	Εξω	982	98.2	-	196	295	393	491	589	687
CXS25	12	IN	756	75.6	-	151	227	302	378	454	529
CXS32	16	Εξω	1608	161	-	322	482	643	804	965	1126
CXS32	16	IN	1206	121	-	241	362	482	603	724	844

Σημείωση: Θεωρητική ισχύς (N) = Πίεση (MPa) x Περιοχή του έμβολο (mm2)

Η παραγωγή μας:

Περισσότεροι Πνευματικοί κύλινδροι:


Κύλινδρο έμβολο	Μίνι κύλινδρο	Συμπίεστος κύλινδρος	Κύλινδρο πίνακα διαδρόμου

Οδηγούμενος κύλινδρος	Χωρίς ράβδους κύλινδρο	Κύλινδρο δάχτυλου	Κύλινδρο περιστροφής

Συγγενικά προϊόντα:


Πνευματική βαλβίδα	Πνευματικό FRL	Πνευματική εγκατάσταση	Πνευματικό σωλήνα

Επικεντρωθείτε στις απαιτήσεις σας, προσφέρετε την καλύτερη λύση:

√ Επικοινωνήστε μαζί μας εάν έχετε αμφιβολίες

√ Επικοινωνήστε μαζί μας αν χρειαστεί να αλλάξετε κάτι

√ Επικοινωνήστε μαζί μας αν δεν είναι αυτό που ψάχνετε

√ Επικοινωνήστε μαζί μας εάν σχεδιάζετε

Καλώς ήρθατε σε κάθε ερώτηση και έρευνα!
