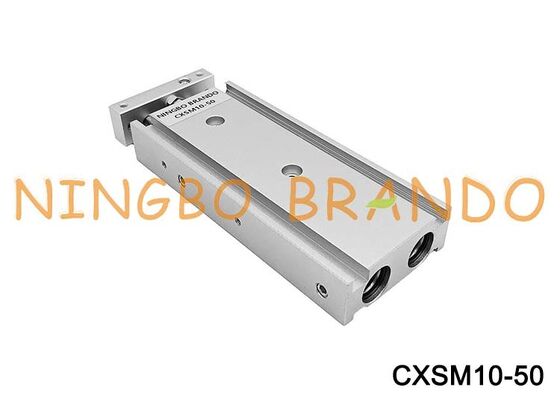

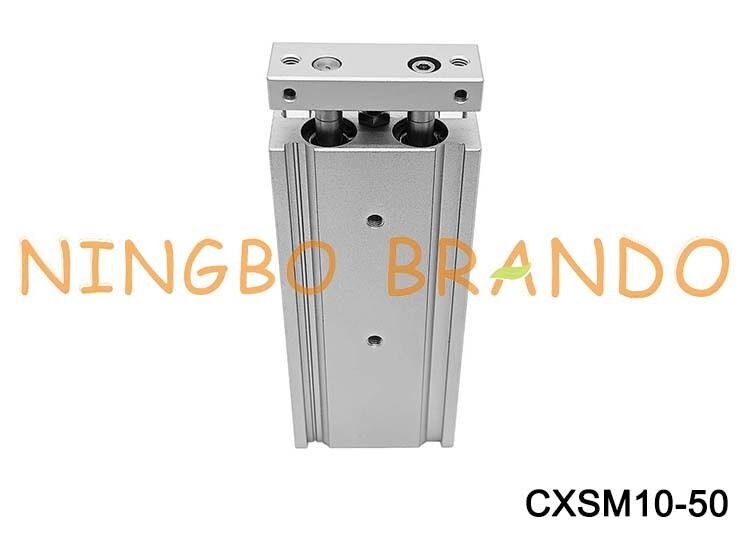

Τύπος SMC CXSM10-50 Κύλινδρο CXS Δύο ράβδους καθοδηγούμενος κύλινδρο
Ο SMC CXSM10-50 είναι ένας συμπαγής διπλής ράβδου καθοδηγούμενος πνευματικός κύλινδρος από τη σειρά CXS της SMC. Διαθέτει διάτρηση 10 mm, 50 mm πρότυπη στροφή και μηχανισμό καθοδήγησης υποδομής διαβήματος,Παροχή σταθερής γραμμικής κίνησης για εφαρμογές αυτοματισμού ακριβείας και επιλογής και θέσης.
Η δομή διπλής ράβδου του βοηθά στην αντίσταση της περιστροφής και στηρίζει την ακριβή κίνηση σε συμπαγή βιομηχανικά μηχανήματα.Η φιάλη έχει σχεδιαστεί για λειτουργία συμπιεσμένου αέρα και μπορεί να χρησιμοποιηθεί σε συμβατή αυτοματοποιημένη συναρμολόγηση, συστήματα χειρισμού και θέσης.
Βασικά χαρακτηριστικά και οφέλη
Ετικέτα: SMC
Πρότυπο: CXSM10-50
Σειρά: CXS
Μέγεθος τρύπας: 10 mm
Διάρκεια εγκεφαλικού εγκεφάλου: 50 mm
Τύπος κύλινδρου: Πνευματικός κύλινδρος διπλής καθοδήγησης
Τύπος ρυμουλκούμενου: ρυμουλκούμενο διαδρόμου
Εργασιακή πίεση: 0,1·0,7 MPa
Θερμοκρασία λειτουργίας: -10°C έως +60°C
Κωδικός παραγγελίας:
Τεχνικά δεδομένα:
|
Μέγεθος τρύπας (mm)
|
|
|
|
|
|
|
|
Υγρά
|
|
|
Πίεση απόδειξης
|
|
|
Μέγιστη λειτουργική πίεση
|
|
|
Ελάχιστη πίεση λειτουργίας
|
|
|
|
|
Θέρμανση περιβάλλοντος και υγρού
|
-10 έως +60 °C (χωρίς κατάψυξη)
|
|
Ταχύτητα έμβολο (mm/s)
|
|
|
|
|
|
Κουσούνι
|
|
|
Ρυθμικό εύρος εγκεφαλικού επεισοδίου
|
0 έως -5 mm σε σύγκριση με την κανονική ροή
|
|
Μέγεθος θύρας
|
|
|
|
Τύπος ρουλεμάν
|
Δοκιμαστικό ελαστικό (CXSM)
(οι ίδιες διαστάσεις και για τους δύο)
|
Σκλήρυνση:
|
|
|
|
|
|
|
|
|
|
|
|
10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75
|
80, 90, 100, 110, 120, 125, 150
|
|
|
|
|
10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100
|
|
|
|
|
|
10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100
|
110, 120, 125, 150, 175, 200
|
|
|
|
|
10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100
|
110, 120, 125, 150, 175, 200
|
|
|
|
|
10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 75, 80, 90, 100
|
110, 120, 125, 150, 175, 200
|
|
|
Θεωρητική απόδοση:
Μέγεθος τρύπησης
(μμ) |
Μέγεθος ράβδου
(μμ) |
Οδός λειτουργίας |
Περιοχή του έμβολο
(mm2) |
Ενεργειακή πίεση (MPa) |
| 0.1 |
0.15 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
| CXS6 |
4 |
Εξω |
56 |
- |
8.4 |
11.2 |
16.8 |
22.4 |
28.0 |
33.6 |
39.2 |
| IN |
31 |
- |
4.6 |
6.2 |
9.3 |
12.4 |
15.5 |
18.6 |
21.7 |
| CXS10 |
6 |
Εξω |
157 |
15.7 |
- |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110 |
| IN |
100 |
10.0 |
- |
21.0 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
| CXS15 |
8 |
Εξω |
353 |
35.3 |
- |
70.6 |
106 |
141 |
177 |
212 |
247 |
| IN |
25.2 |
25.2 |
- |
50.4 |
75.6 |
101 |
126 |
151 |
176 |
| CXS20 |
10 |
Εξω |
628 |
62.8 |
- |
126 |
188 |
251 |
314 |
377 |
440 |
| IN |
471 |
47.1 |
- |
94.2 |
141 |
188 |
236 |
283 |
330 |
| CXS25 |
12 |
Εξω |
982 |
98.2 |
- |
196 |
295 |
393 |
491 |
589 |
687 |
| IN |
756 |
75.6 |
- |
151 |
227 |
302 |
378 |
454 |
529 |
| CXS32 |
16 |
Εξω |
1608 |
161 |
- |
322 |
482 |
643 |
804 |
965 |
1126 |
| IN |
1206 |
121 |
- |
241 |
362 |
482 |
603 |
724 |
844 |
Σημείωση: Θεωρητική ισχύς (N) = Πίεση (MPa) x Περιοχή του έμβολο (mm2)
