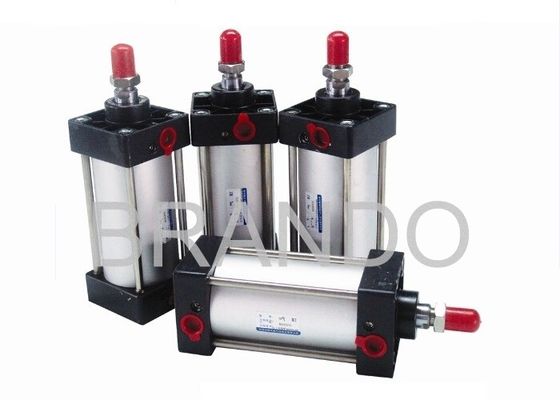

Festo DNC διπλή δράσης αεροκίνητη αέρα πίεση έναρξης κυλίνδρων χαμηλή με τον τετραγωνικό σωλήνα

Λεπτομέρειες:

Τόπος καταγωγής:	Ningbo, Κίνα
Μάρκα:	BRANDO or OEM
Πιστοποίηση:	CE, ISO
Αριθμό μοντέλου:	DNC

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1pcs
Τιμή:	negotiation
Συσκευασία λεπτομέρειες:	Bga φυσαλίδων, χαρτοκιβώτιο, παλέτα
Χρόνος παράδοσης:	7 εργάσιμες ημέρες μετά από την πληρωμή
Όροι πληρωμής:	L / C, T / T, Western Union
Δυνατότητα προσφοράς:	10000pcs ανά μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Όνομα μερών:	Πνευματικός κύλινδρος αέρα σειράς DNC	Υλικό:	SUS304, αργίλιο, χάλυβας άνθρακα
Πρότυπο:	ISO6431, VDMA24562	Να ενεργήσει τύπος:	Διπλής ενέργειας
Άντεξε τη διάμετρο:	32, 40, 50, 63, 80, 100, 125	Δύναμη:	Πνευματικός
Υψηλό φως:	διπλός κύλινδρος αέρα δράσης , μικροί κύλινδροι αέρα

Festo DNC διπλή δράσης αεροκίνητη αέρα πίεση έναρξης κυλίνδρων χαμηλή με τον τετραγωνικό σωλήνα

Η προσοχή δείχνει:
1, προκειμένου να αφαιρεθεί η σκουριά σιδήρου, νερό στο σωλήνα, παρακαλώ καθορίζει το φίλτρο όπως κοντά στη βαλβίδα ελέγχου κατεύθυνσης όπως πιθανή
2, παρακαλώ χρησιμοποιούν το σωλήνα, ποιο υλικό περιέχει την απόδοση αντίστασης διάβρωσης, όπως το νικέλινο σωλήνα, το νάυλον σωλήνα, και το λαστιχένιο σωλήνα κ.λπ.
3, ως προς το σωλήνα μεταξύ του κυλίνδρου και της βαλβίδας ελέγχου κατεύθυνσης, pls επιβεβαιώνουν εάν η διατομή έχει το έγκυρο τμήμα που ορίζεται από τη δηλωμένη ταχύτητα εμβόλων
4, προκειμένου να αφαιρεθούν η σκουριά σιδήρου, το μέταλλο κηλίδων κ.λπ., παρακαλώ επιβεβαιώνουν το σωλήνα αεροπορικώς συμπιεσμένος πρίν καθορίζουν τον
5, κατά τη σύνδεση με τα συστατικά, παρακαλώ αποφεύγουν τη σφραγίζοντας ζώνη, που κολλά τον πράκτορα κ.λπ.
6, παρακαλώ κρατούν το φορτίο που προστίθεται στη ράβδο εμβόλων ενεργώντας στο αξονικό κράτος όλη την ώρα

Εγκατάσταση και χρήση του πνευματικού κυλίνδρου
1, ελέγχει το συστατικό πρίν χρησιμοποιεί που βλέπει εάν οποιαδήποτε ζημία στη μεταφορά
2, επιλέγουν τον πνευματικό κύλινδρο με τη suffcient δύναμη παραγωγής εάν ο φορτωτής είναι ίδιος
3, επιλέγουν την πνευματική υποστήριξη κυλίνδρων για υψηλής θερμοκρασίας εάν έχει απαιτήσει, λαμβάνουν τα αντι-παγωμένα μέτρα για να αποφευχθεί το νερό που παγώνει στο σύστημα στο κρύο περιβάλλον
4, τα καθαρά sundries στη σωλήνωση πριν από τη σύνδεση στον πνευματικό κύλινδρο και το λειτουργώντας μέσο πρέπει να αντιμετωπιστούν από το filteration 25um
5, προσπαθούν να αποφύγουν οποιαδήποτε δυνατότητα να εργαστούν με τον πλευρικό φορτωτή, αυτό θα μπορούσε να επιμηκύνει τον κύκλο ζωής του πνευματικού κυλίνδρου αέρα
6, προστατεύουν τον πνευματικό κύλινδρο με τα αντιοξειδωτικά μέτρα εάν είναι στο μακροπρόθεσμο ελεύθερο όρο, και καλύπτουν τα αεροδρόμια με την αντι-σκόνη ΚΑΠ

Πνευματικά χαρακτηριστικά γνωρίσματα κυλίνδρων DNC:
1, ISO6431, πρότυπα VDMA24562
2, μορφή σφραγίδων εμβόλων είναι διπλή Υ σφραγίδα κατεύθυνσης μορφής ενιαία, με την καλή εκτέλεση του ανεφοδιασμού, μακριά οικονομικά ενεργή ζωή και χαμηλή πίεση έναρξης
3, τετραγωνικός σωλήνας αργιλίου μορφής
4, διευθετήσιμο και στις δύο καλύψεις τελών για να σιγουρευτεί τις εργασίες κυλίνδρων πολύ ομαλά ακίνδυνα και με χαμηλού θορύβου
5, ο μαγνήτης και οι ικανοποιητικές καθορίζοντας μορφές είναι διαθέσιμοι

Κύριες διαστάσεις:
Festo DNC διπλή δράσης αεροκίνητη αέρα πίεση έναρξης κυλίνδρων χαμηλή με τον τετραγωνικό σωλήνα 0

Άντεξε το /Sign	Α	Β	Γ	Δ	Ε	Φ	Γ	Χ	Ι	J	Κ	Λ	Ν	Ο	Π	Q	Ρ	S	Τ	Β	W	Χ	Ζ
32	142	48	94	30	29	19	27.5	22	17	6	M10X1.25	M6	13.5	PT1/8	5.8	6	6.3	46.5	32.5	12	10	3	30
40	159	54	105	35	33	21	32	24	17	7	M12X1.25	M6	17.5	PT1/4	6	5.5	9	54	38	16	13	3.5	35
50	175	69	106	40	42	27	31	32	23	8	M16X1.5	M8	14	PT1/4	8	5	10.5	64	46.5	20	17	3.5	40
63	190	69	121	45	42	27	33	32	23	8	M16X1.5	M8	17	PT3/8	8	6	10.5	75	56.5	20	17	4	45
80	214	86	128	45	53	33	33	40	26	10	M20X1.5	M10	16.5	PT3/8	8	8.5	12.5	93	72	25	22	4	45
100	229	91	138	55	55	36	37	40	26	10	M20X1.5	M10	19.5	PT1/2	10	7	12	110	89	25	22	4	55
125	279	119	160	60	60	45	46	54	41	13.5	M27X2	M12	23	PT1/2	11	12	11	134	110	32	27	4	125

Εσωτερική δομή
Festo DNC διπλή δράσης αεροκίνητη αέρα πίεση έναρξης κυλίνδρων χαμηλή με τον τετραγωνικό σωλήνα 1

Αριθ.	Όνομα μερών	Υλικό
1	Καρύδι	Χάλυβας άνθρακα SUS304
2	Ράβδος εμβόλων	S45C Chrom που καλύπτεται
3	Σφραγίδα ράβδων εμβόλων	ΕΕ
4	Μόνη συμπεριφορά λίπανσης	PTFE+BRASS
5	Επικεφαλής κάλυψη	Αλουμίνιο
6	O-ring	NBR
7	Σφραγίδα μαξιλαριών	NBR
8	Βαρέλι	Αργίλιο
9	Έμβολο	Αργίλιο
10	Δαχτυλίδι μορφής Υ	NBR
11	Μαγνήτης	RbFeB
12	Δαχτυλίδι ένδυσης	PA66
13	Οπίσθια κάλυψη	Αργίλιο

Προδιαγραφές

Άντεξε τη διάμετρο		32	40	50	63	80	100	120
Να ενεργήσει τύπος		Διπλής ενέργειας
Λειτουργώντας μέσο		καθαρός αέρας (filteration 25um)
Τοποθετώντας τύπος	SE	ΛΊΒΡΑ TC FTC TF TM ΧΡΩΜΊΟΥ CB ΑΣΒΕΣΤΊΟΥ ΦΒ FA
Τοποθετώντας τύπος	SED	ΛΊΒΡΑ TC FTC TF TM FA
Τοποθετώντας τύπος	SEJ	ΛΊΒΡΑ TC FTC TF TM FA
Σειρά της πίεσης εργασίας (φραγμός)		0.1--1.0MPa (14--145PSI)
Εγγυημένη πίεση (φραγμός)		1.5MPa (215PSI)
Θερμοκρασία εργασίας (℃)		-20 -- +80℃
Σειρά ταχύτητας (mm/s)		30--800						30--500
Σειρά της ανοχής κτυπήματος		0--250 (+1.0 -0) 251--1000 (+1.4 -0) 1001--1500 (+1.4 -0)
Τύπος μαξιλαριών		Διευθετήσιμο μαξιλάρι
Κτύπημα μαξιλαριών (χιλ.)		27		30		36		40
Μέγεθος λιμένων		PT1/8	PT1/4		PT3/8		PT1/2

Κτύπημα

Άντεξε τη διάμετρο	Τυποποιημένο κτύπημα	Μέγιστο κτύπημα	Επιτρέψτε το κτύπημα
32	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	1000	1800
40	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800	1200	1800
50	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1200	1800
63	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	1800
80	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	1800
100	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	1800
125	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1500	1800

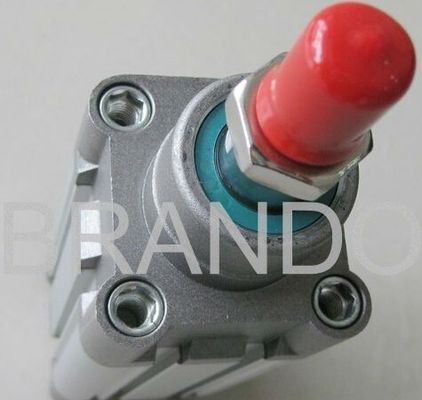

Περισσότερες λεπτομέρειες του πνευματικού κυλίνδρου αέρα DNC
Festo DNC διπλή δράσης αεροκίνητη αέρα πίεση έναρξης κυλίνδρων χαμηλή με τον τετραγωνικό σωλήνα 2
Χαιρετίστε το οποιοδήποτε θέμα σας κυλίνδρου pneumati cair, απάντηση αμέσως
Festo DNC διπλή δράσης αεροκίνητη αέρα πίεση έναρξης κυλίνδρων χαμηλή με τον τετραγωνικό σωλήνα 3
