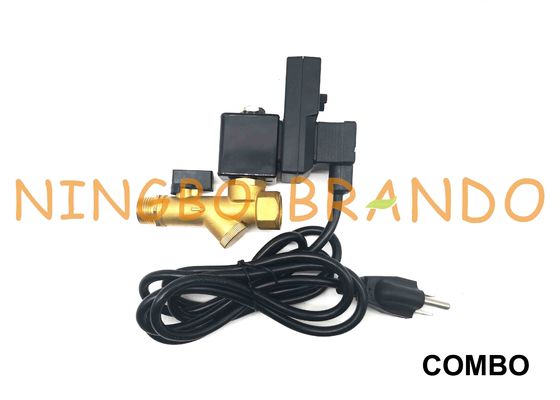

Ηλεκτρονική αυτόματη βαλβίδα 5523/2523 αγωγών χρονομέτρων τύπων COMBO Jorc AC110V για τον αεροσυμπιεστή

Ηλεκτρονική αυτόματη βαλβίδα 5523/2523 αγωγών χρονομέτρων τύπων COMBO Jorc AC110V για τον αεροσυμπιεστή

Η αυτόματη βαλβίδα 5523/2523 αγωγών τύπων COMBO Jorc συνδυάζει έναν διευθετήσιμο ηλεκτρονικό ελεγχόμενο χρονόμετρο αγωγό, βαλβίδα σφαιρών, και το φίλτρο οθόνης σε έναν συμπαγή, εύκολος--εγκαθιστά τη συσκευασία. COMBO ισχύει σε οποιαδήποτε σειρά ροής και μια μέγιστη πίεση 230 PSI, και ισχύει σχεδόν σε οποιαδήποτε εφαρμογή συμπιεσμένου αέρα, ειδικά εκείνοι με τους στερεούς ρύπους μορίων.

Με τη βοήθεια του κουμπιού δοκιμής, της on/off ένδειξης των οδηγήσεων και της πλήρως συντηρήσιμης άμεσης βαλβίδας, COMBO παρέχει την εύλογα διατιμημένη, αξιόπιστη συμπυκνωμένη διαχείριση των υδάτων χωρίς την ανάγκη να εγκατασταθούν άλλα βαλβίδες και φίλτρα. Μπορεί να χρησιμοποιηθεί σε οποιοδήποτε συμπιεστή, δέκτη, φίλτρο ή το στεγνωτήρα παγώματος.

Με τη βοήθεια μιας ενσωματωμένων βαλβίδας σφαιρών και ενός φίλτρου, COMBO κερδίζει χρόνο εγκαταστάσεων και αποτρέπει τα μεγάλα μόρια από την εύρεση στο συμπυκνωμένο νερό. Η συσκευή μπορεί να κλειθεί από το σύστημα συμπιεσμένου αέρα, που επιτρέπει την εύκολη και ασφαλή λειτουργία.

Τεχνικές παράμετροι της αυτόματης βαλβίδας 5523/2523 αγωγών τύπων COMBO Jorc:

Deconstruction της συμπυκνωμένης αυτόματης βαλβίδας 5523/2523 αγωγών τύπων COMBO JORC:

Λεπτομέρειες της 1/4» ηλεκτρονικής βαλβίδας 5523/2523 αγωγών χρονομέτρων τύπων COMBO Jorc:

Οδηγίες της βαλβίδας 5523/2523 αγωγών χρονομέτρων αεροσυμπιεστών τύπων COMBO Jorc:

Περισσότερη επίδειξη της ηλεκτρονικής αυτόματης βαλβίδας αγωγών χρονομέτρων αεροσυμπιεστών τύπων 5523 2523 COMBO Jorc μέσα κάτω από το βίντεο Youtube:

Οι σημειώσεις εγκατάστασης COMBO δακτυλογραφούν τη Timer-Controlled βαλβίδα αγωγών:

Πρίν εγκαθιστά το προϊόν, σιγουρευτείτε ότι καλύπτει τις απαιτήσεις σας και είναι σωστό για την αίτησή σας!
1. Ανοίξτε τον εξοπλισμό και επιθεωρήστε οπτικά τη ζημία ναυτιλίας που προκαλείται με την αναχώρηση του εργοστασίου μας.

2. Ελαττώστε την πίεση στο σύστημα πρίν εγκαθιστά ή διατηρεί το!

3. Βρείτε το κατάλληλο συμπυκνωμένο σημείο αγωγών στο σύστημα συμπιεσμένου αέρα και συνδέστε τη βαλβίδα. Συνδέστε την έξοδο με το διαχωριστή ελαίου/νερού.

• Σιγουρευτείτε ότι το βέλος στο σώμα βαλβίδων ταιριάζει με την κατεύθυνση της ροής του συμπυκνώματος.
• Μην χρησιμοποιήστε τον άξονα βαλβίδων ως μοχλό!
• Η συνέλευση βαλβίδων/χρονομέτρων/συνδετήρων μπορεί να αφαιρεθεί από τη βαλβίδα για την ευκολότερη εγκατάσταση βαλβίδων.

4. Γλιστρήστε τη σπείρα επάνω στον άξονα βαλβίδων και σφίγξτε το τοπ καρύδι. Σιγουρευτείτε ότι το στόλισμα τοποθετείται κατάλληλα για να εξασφαλίσει εκτίμηση IP65 (NEMA4). Τοποθετήστε το πλυντήριο στην καρφίτσα σύνδεσης σπειρών. Σιγουρευτείτε ότι δεν υπάρχουν κανένα συντρίμμι μεταξύ του στολίσματος και η σπείρα. Εάν ο αγωγός είναι, πηγαίνει στο βήμα 1,8.

5. Εγκαταστήστε το χρονόμετρο στη σπείρα όπως φαίνεται, και μπορείτε να εγκαταστήσετε το χρονόμετρο κάθετα ή πάνω-κάτω.

6. Όταν ο αγωγός δεν συνδέεται εκ των προτέρων: Αφαιρέστε την προστατευτική κάλυψη από το συνδετήρα και συνδέστε το σκοινί δύναμης με το συνδετήρα όπως φαίνεται. Κλείστε το συνδετήρα και σφίγξτε το καρύδι ασφαλώς.

7. Τοποθετήστε το πλυντήριο στο χρονόμετρο και τοποθετήστε το συνδετήρα στο χρονόμετρο όπως φαίνεται και σφίγξτε τις βίδες (μέγιστη ροπή 1Nm). Σιγουρευτείτε ότι και τα δύο στολίσματα είναι κατάλληλα καθισμένα για να εξασφαλίσουν εκτίμηση IP65 (NEMA4).

8. Μετά από να ελέγξετε πάλι ότι η παροχή ηλεκτρικού ρεύματος ταιριάζει με την τάση που διευκρινίζεται στη σπείρα και εμπίπτει στη σειρά που διευκρινίζεται στο πίσω μέρος του χρονομέτρου, μπορείτε να ανοίξετε τη δύναμη.

9. Αργά ανοίξτε τη βαλβίδα σφαιρών για να αποκαταστήσετε την κανονική πίεση συστημάτων.

10. Πιέστε το κουμπί δοκιμής για να ελέγξετε τη λειτουργία βαλβίδων. Ρυθμίστε κουμπώνει διακοπτόμενα για να ταιριάξει το σύστημά σας.

11. Ο αγωγός είναι έτοιμος!

Καλωσορίστε στην οποιεσδήποτε ερώτηση και την έρευνά σας!
